Lugar de origem:
Shenzhen.China
Marca:
Inrover
Certificação:
ISO9001
Número do modelo:
Schaublin W20
Contacte-nos

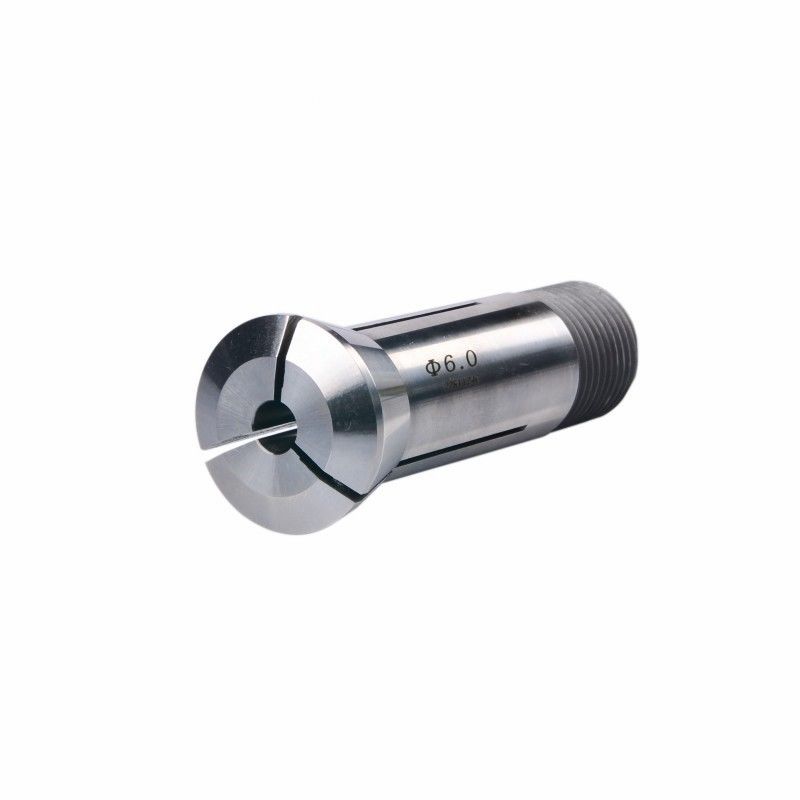

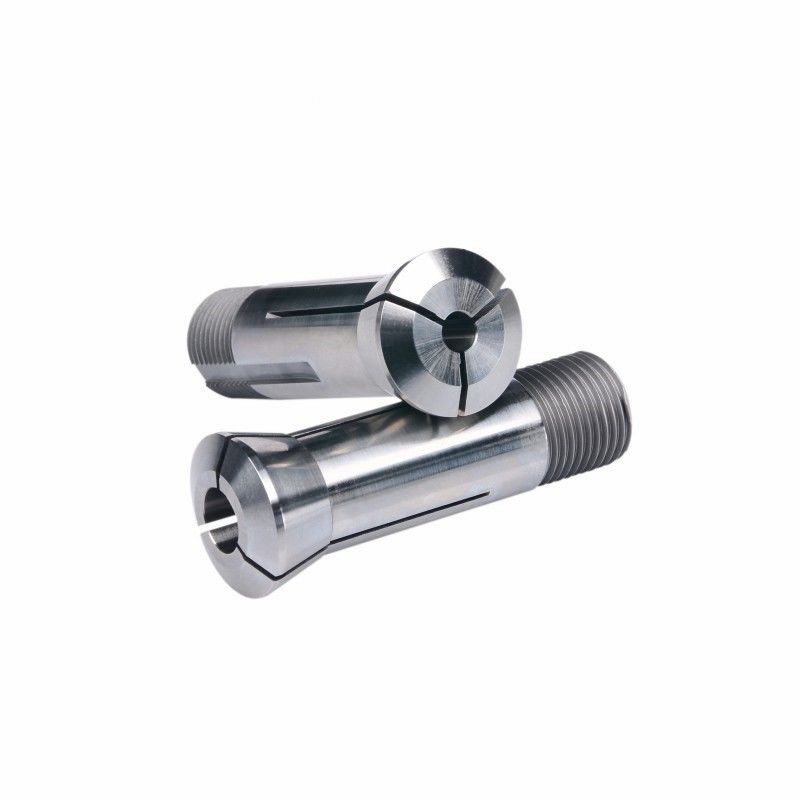

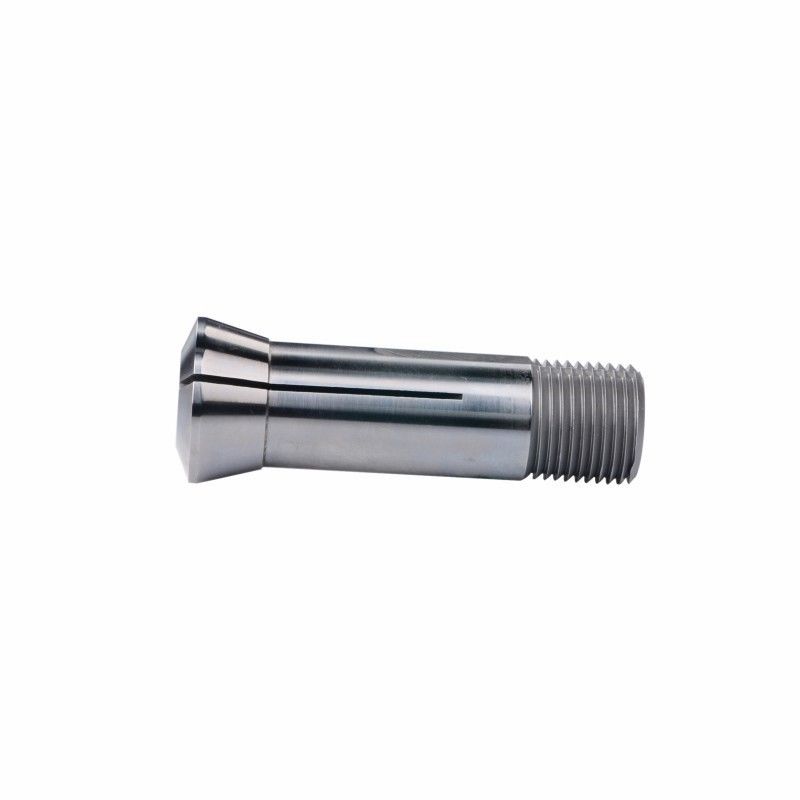

Chapas de emergência de alta precisão Schaublin W20 W12 W25 Tipo W
| Artigo n.o | A | B | C |
Ø
|
E | F | G | α | Figueira |
| W12 | |||||||||
|
80-52200
|
12.0 | 16.0 | 45.6 | 1.5 | - | - |
Ø11.75x1.25/45/5
|
15°
|
1 |
| W20 | |||||||||
|
80-50300
|
20.0 | 26.3 | 73.0 | 2.0 | - | - |
Ø19.70x1.666/45°/5°
|
15° | 1 |
|
80-52365
|
20.0 | 26.3 | 105.6 | 6.0 | 47.0 | 35.0 |
Ø19.70x1.666/45°/5°
|
15° | 2 |
| W25 | |||||||||
|
80-50294
|
25.0 | 33.7 | 97.6 | 2.0 |
Ø24.70x1.693/45°/5°
|
15° | 1 | ||
|
W31.75
|
|||||||||
|
80-52531
|
31.75 | 37.4 | 87.0 | 2.0 |
Ø31,4x1,27/60°
|
10° 3'
|
1 |
Parâmetros técnicos:
| Atributo do produto | Descrição |
|---|---|
| Materiais | Carbono/aço de molas |
| Keyway em Cone | Pode fazer o que for pedido |
| Superfície do buraco | Limpa/Corrente |
| Um conjunto completo | Collet principal, sub Collet, Guia Bush, Bar Chuck alimentador |
| Aplicação | Torno CNC |
| Forma do buraco de fixação | Redondo/ Hex/ Quadrado/ Retângulo/ Triângulo/ Furo de Passo/ Elipse/ Octágono/ Furo de Seis Slots/ Furo Especial |
1Material: Carbide garante baixo desgaste e maior vida útil dos collets
2• Precisão: tolerâncias ajustáveis ao ajustamento deslizante e com acabamentos de superfície de elevada qualidade, que podem ajudar a melhorar a precisão do acabamento das peças usinadas.
3Durabilidade: fabricado em aço de alta qualidade e carburo que são resistentes ao desgaste, reduzem a necessidade de substituição e manutenção frequentes, longa vida útil
4Compatibilidade: são concebidos para serem compatíveis com uma ampla gama de modelos e versões de máquinas, tornando-os adequados para utilização em qualquer parte do mundo.
5. Desempenho: são concebidos para proporcionar a melhor resistência à carga cíclica e um excelente desempenho numa gama de aplicações de usinagem.
6. Personalização: fornecemos uma ampla gama de collets e arbustos de guia em diferentes tamanhos, formas e materiais para atender a diferentes aplicações.
7Controle de qualidade: temos um controlo de qualidade rigoroso em cada fase de fabrico para garantir que os seus collets e arbustos de guia atendam aos mais elevados padrões de desempenho e fiabilidade.
Envie-nos seu inquérito diretamente
